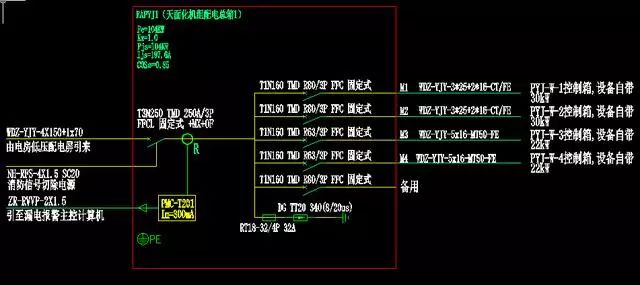

首先，讓我們看一下總體計劃

紅色方框表示a 配電箱，其中包含電氣元件、斷路器等。

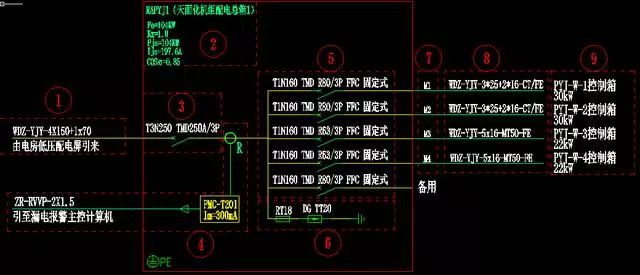

以下是部分解釋:

第一部分:這部分是配電箱的輸入線，表示電源的來源。

第二部分:這部分是一個配電箱的參數

Pe設備容量，Kx所需系數，Pjs計算容量，Ijs計算電流，cosφ功率因數

第三部分:這部分是主開關

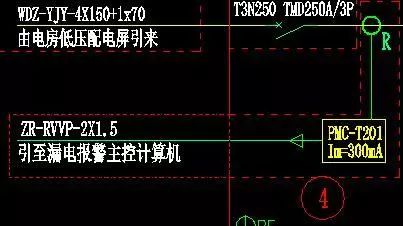

第四部分:這一部分是電氣火災探測

在R圈，電氣火災探測器也稱為剩余電流型火災探測器，用于探測電路中的泄漏電流。它連接到檢測模塊(圖中的PMC)，然后連接到主機。

第五部分:這部分是一個子開關

第六部分:RT18保險絲+DG電涌保護和電涌接地。

浪涌的功能簡單明了。理解是釋放過壓。保險絲的作用是保護浪涌損壞引起的故障，防止事故擴大。

第7部分:這部分顯示了循環的數量，循環1，循環2，循環3，等等

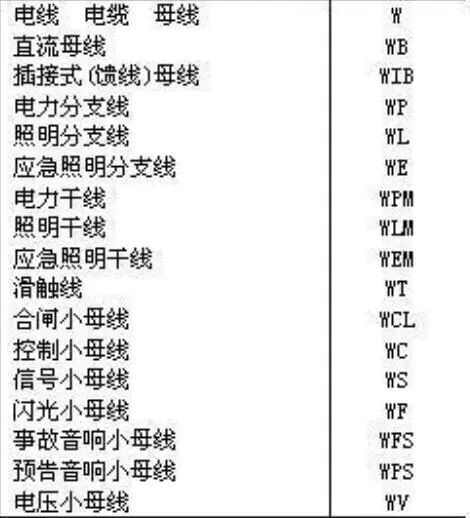

例如，照明分支由WL1、WL2和WL3表示

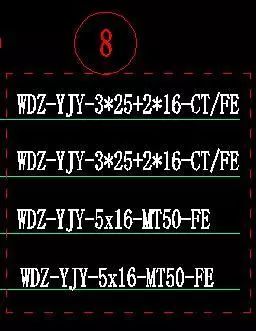

第8部分:該部分說明了用于配電箱引出電路的電線、電線直徑和敷設方法。

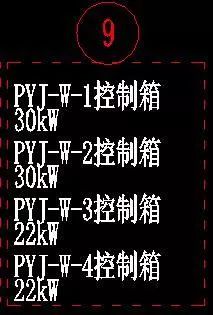

第9部分:這一部分指出要連接的負載和功率

目標
