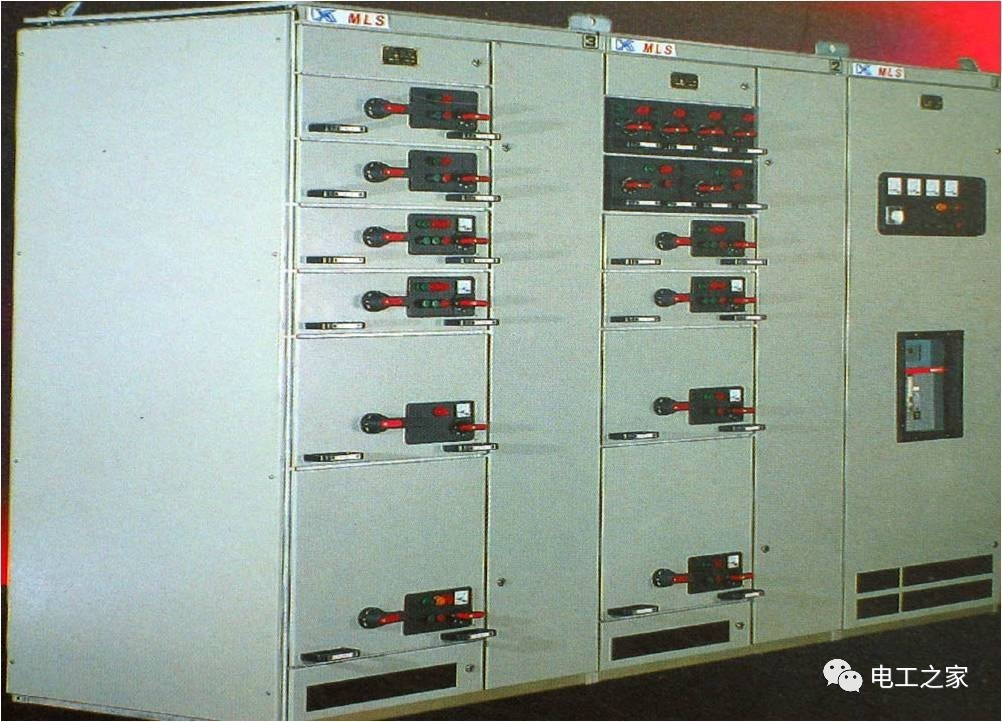

1MSL高級抽屜式

主電路的額定隔離電壓；Ac 660v

主電路的額定工作電壓；Ac 380v、660v

額定頻率。50Hz

母線額定工作電流:水平母線(主母線):1600、2500、3156、4000A

垂直總線(分支總線):1000A，2000A

額定短期耐受電流(1s):

水平總線(主總線):80KA

垂直總線(分支總線):50KA

保護導體:(接地主母線):48KA

中性母線(中性主母線):48KA

額定峰值耐受電流:水平母線(主母線):105，176kA

垂直總線(分支總線):105千伏安

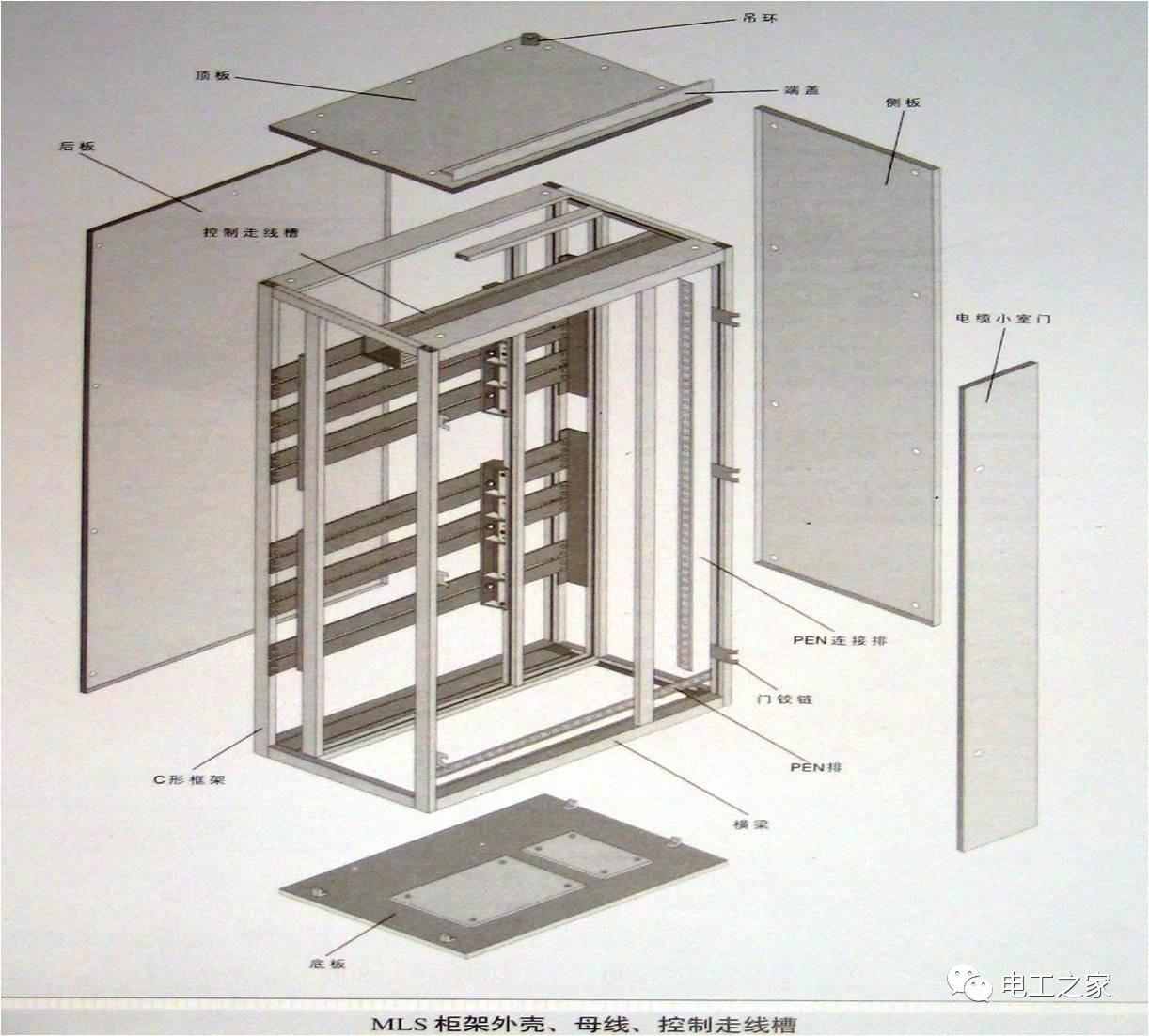

框架——框架的基本部分都有間隔25毫米的模塊孔。所有框架部件都是免維護的，因?yàn)榭蚣芙Y(jié)構使用新技術通過自攻螺釘連接。該框架結構無需特殊工具即可組裝成各種柜體。

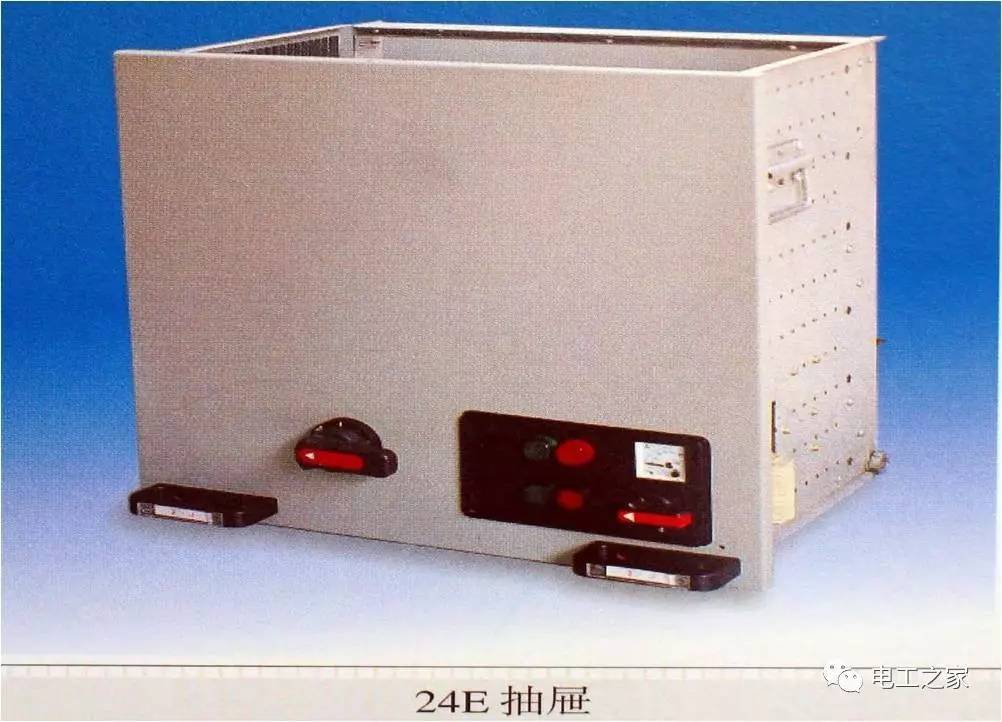

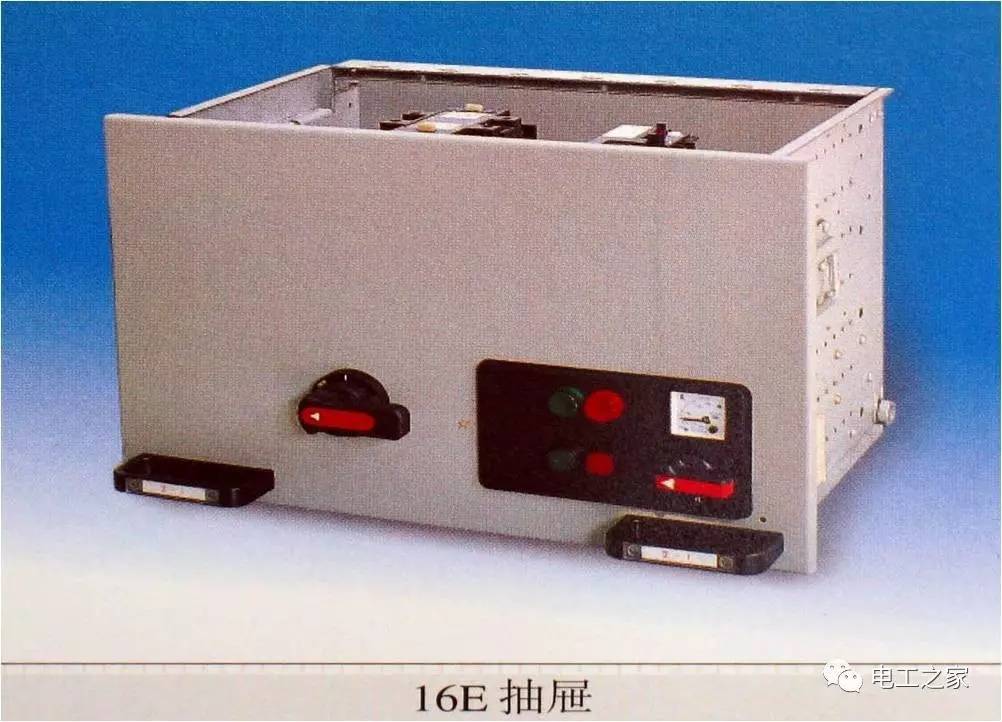

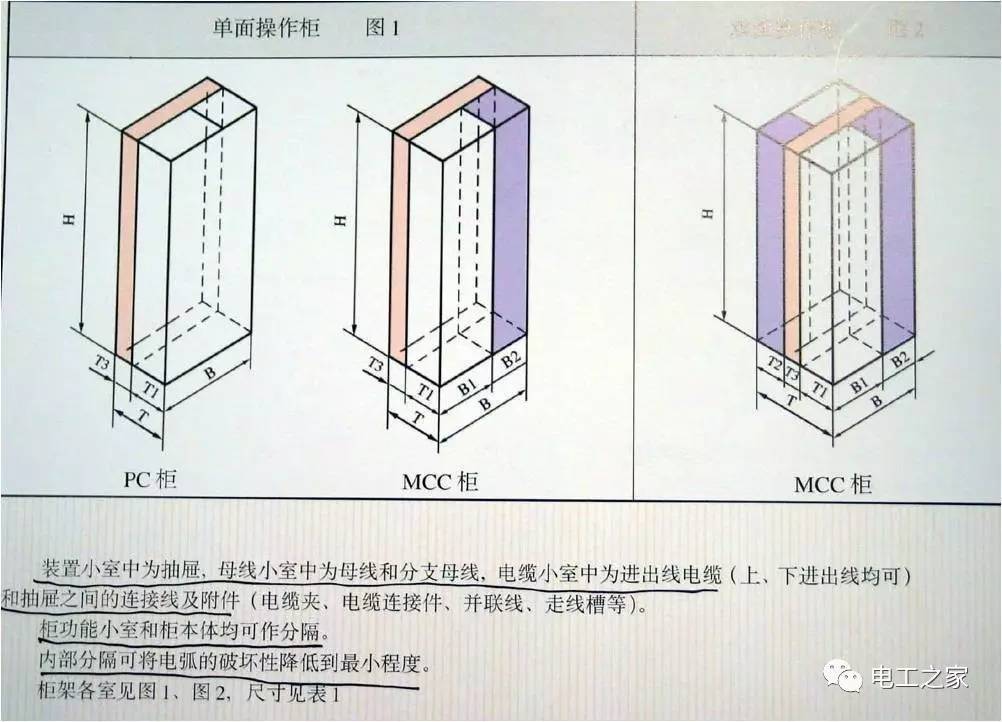

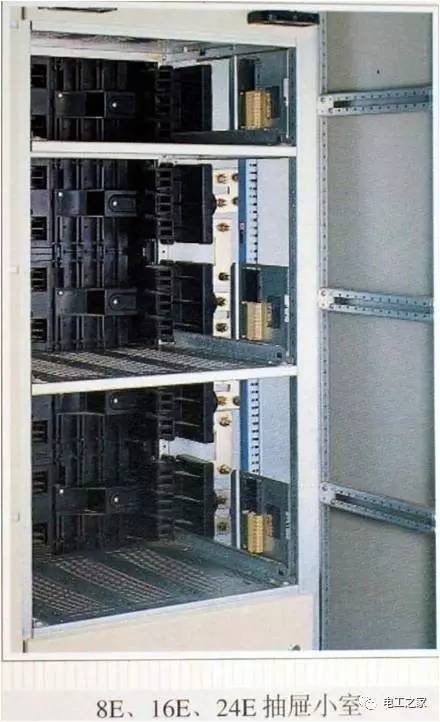

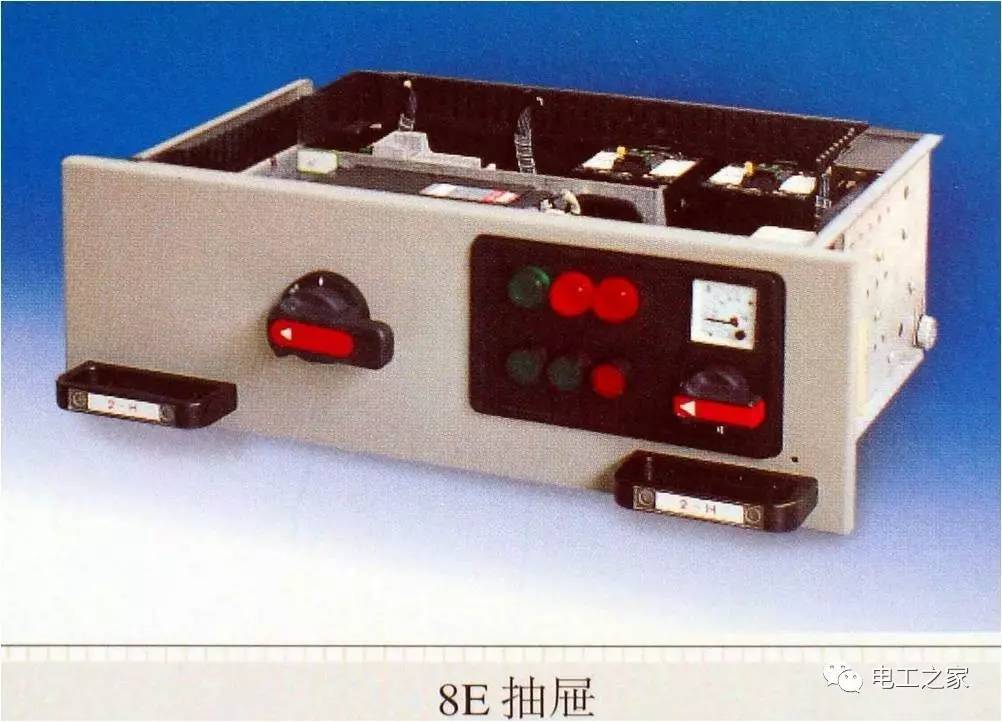

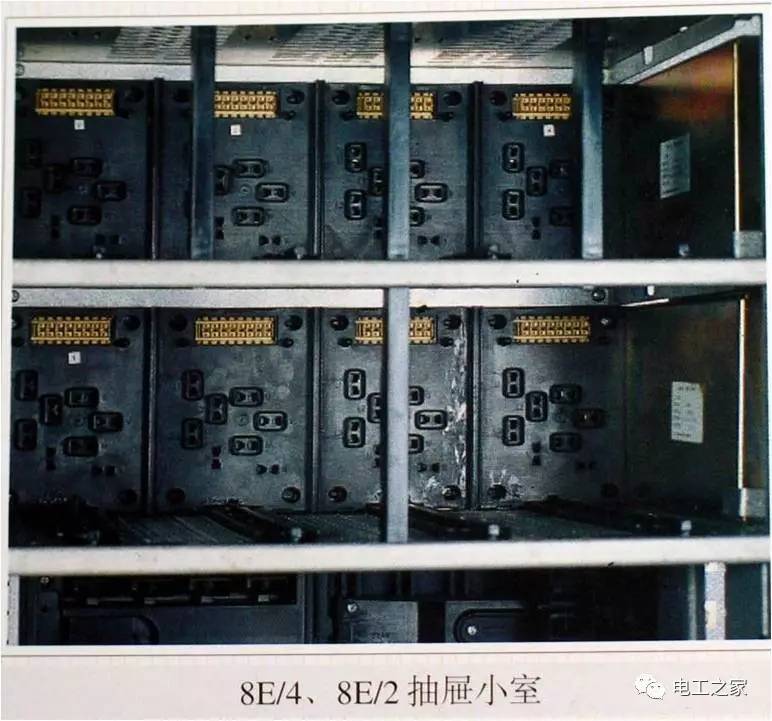

設備柜內設有抽屜，母線柜內設有母線和分支母線，電纜柜內設有進出線和油抽屜之間的連接線和附件。

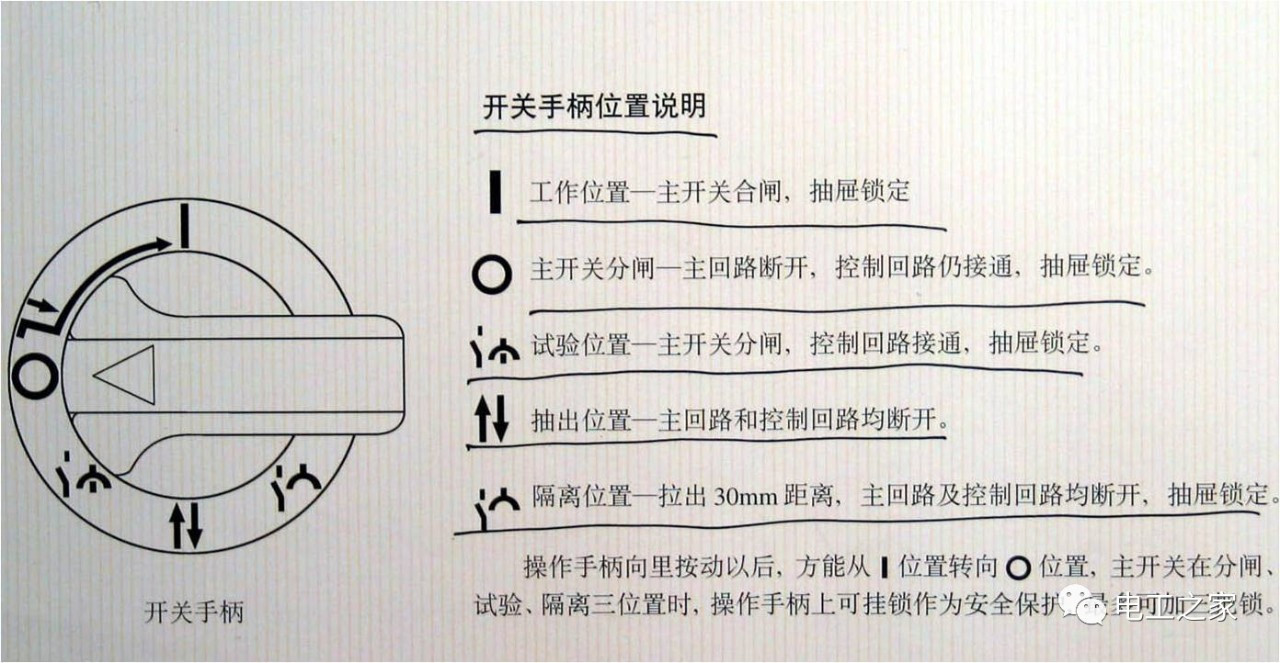

開關手柄的位置描述:

:工作位置:主開關打開，抽屜鎖定；

:主開關打開，主電路斷開，控制電路仍然連接，抽屜鎖定；

:在測試位置，主開關關閉，控制電路接通，抽屜鎖定；

:在提取位置，主電路和控制電路都斷開；

:一旦在隔離位置發現30毫米的距離，主電路和控制電路斷開，抽屜鎖定。

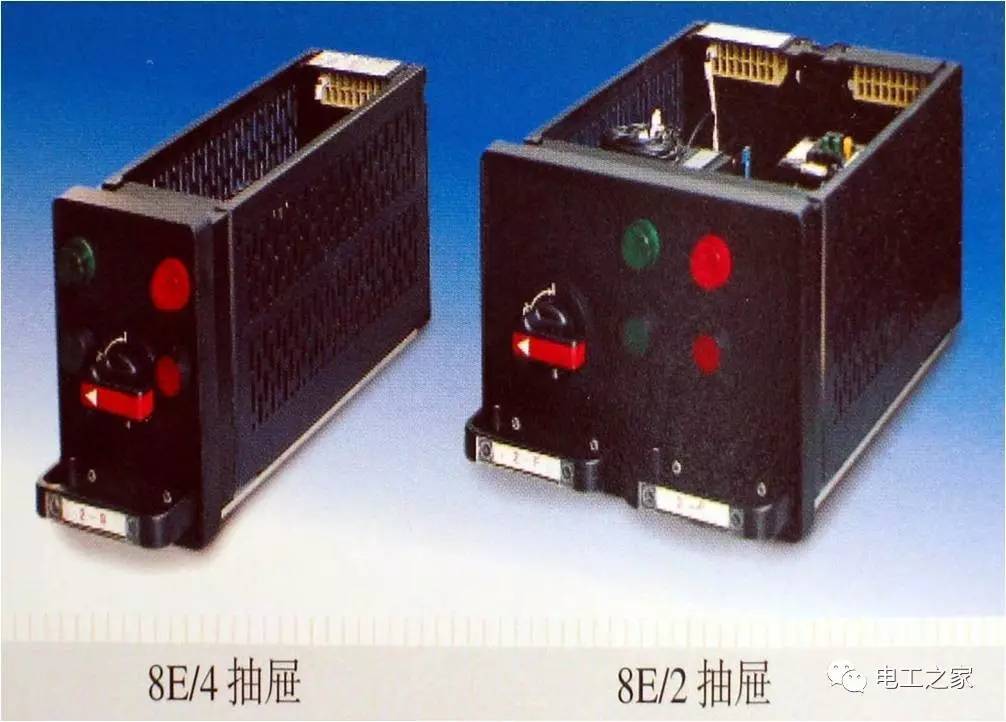

抽屜作為把手的位置描述:

:工作位置:抽屜被鎖定，主開關(嗅探器開關或塑料外殼開關)可以操作(通過單獨的手柄)。主開關關閉后，手柄可以轉到測試位置。

:測試位置-主開關打開。控制回路已連接，抽屜已鎖定。

:在提取位置，初級電路和次級電路斷開；

:在隔離位置，將抽屜拉出30毫米，斷開主電路和下電路。抽屜由機械聯鎖鎖住。

電纜和控制線連接:

在抽屜的一側，配線端子安裝在配線室中，用于引出電纜和控制線與抽屜之間的連接。

進線和出線電纜及控制線布線裝置布置在電纜室右側的導軌上。

主回路中心端子位于后部，控制線端子位于前部45度處。

控制線端子的接線可以用插頭彈簧或插入式線頭連接。

電源端子設置在抽屜的適配器上，主電路端子小于60a。

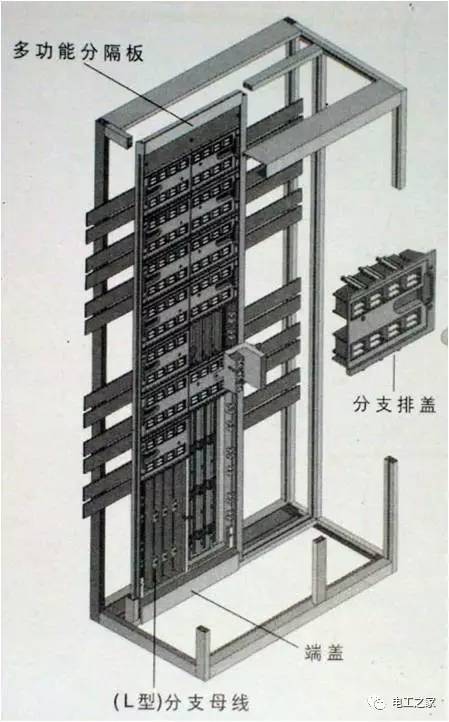

母線:

母線布置在機柜背面，可分為上下兩層，上下兩層分別布置雙母線系統。單總線系統布置在上層或下層。二樓母線的截面尺寸可能不同。母線可以單獨連接，串聯或并聯。根據總線電流，每相可由2或4條總線組成。背對背排列的機柜總線只能由2條總線排列。母線材料為鍍錫銅母線，截面積分別為30×50、60×10和80×10(m m)。

保護線和中性線連接排:

MLS系統可配備4線或5線總線系統。除總線和分支總線外，4線系統還包括保護零線，而5線系統包括保護線和零線。

模塊孔設置在P、E、N和P、R、N排，以及用于電纜連接的連接排。

線槽、電纜安裝:

控制線線槽安裝在機柜上方，用于布置機柜內電氣設備二次回路的饋電電纜。路線可以根據拒收的寬度或運輸單位進行切割。導軌安裝在元件安裝布線的前面，如控制源斷路器等。

2.常見樣式
